DL型立式多級離心泵

一、產品概述：

DL型立式多級離心泵是采用國家推薦使用的 產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆粒或纖維的液體。

二、適用范圍：

應用于高層建筑的消防、生活供水以及空調機組循環、冷卻水輸送。

1、水力模型 ：

2、結構 ，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。

3、更少的運行、維修費用：采用 機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。

4、運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。

5、立式結構，占地面積小。

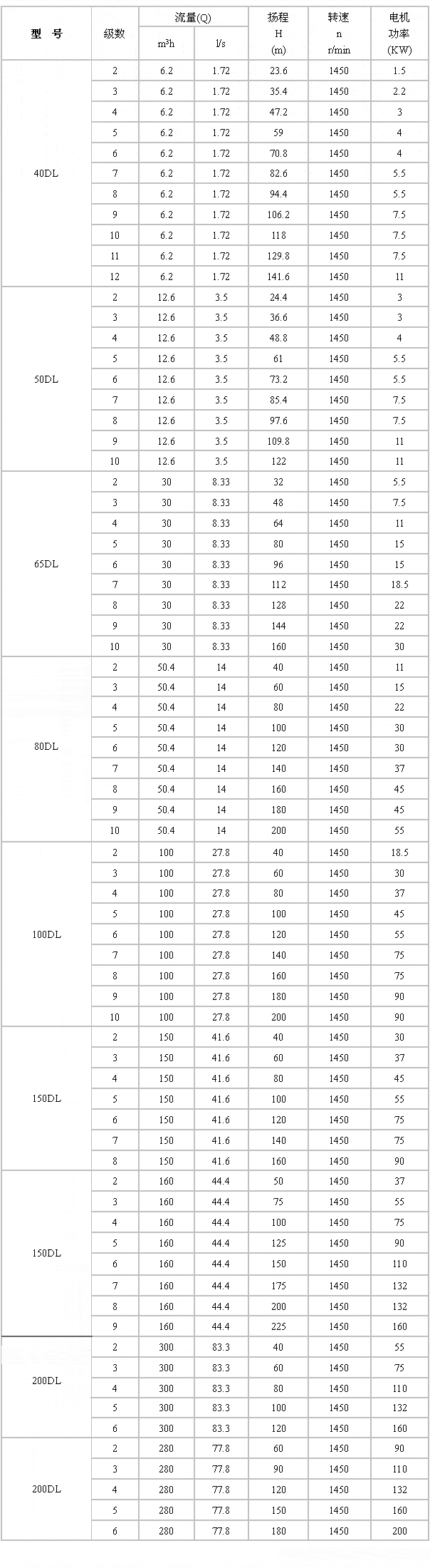

流量：4.2-504m3/h；

揚程：24-240m；

功率：1.5-450kw；

轉速：1480r/min；

口徑：φ40-φ250；

溫度范圍：0-+90℃；

工作壓力：≤2.4Mpa。

五、型號意義：

150 DL(R) 150 - 30×3

150 – 泵進出口直徑

DL – 立式多級離心泵

R – 熱水型

150 – 泵設計流量（m3/h）

30 – 泵設計點單級揚程（m3/h）

3 – 級數
