H44X（SFCV）橡膠瓣止回閥

產品概述
H44X（SFCV）橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化訓練尼龍布做襯底,外層披覆橡膠制成,閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。該閥主要適用于給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流到給水系統中。


主要技術參數
公稱壓力：1.0～1.6MPa
公稱通徑: 500～600mm
適用介質：水、油品
適用溫度：0～80℃
法蘭標準：GB/T 17421.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598

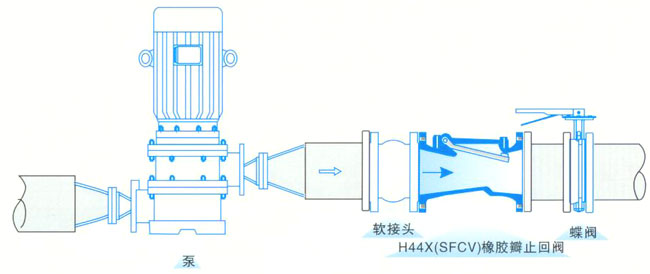

典型安裝示意圖
