平行式雙閘板閘閥:參數一

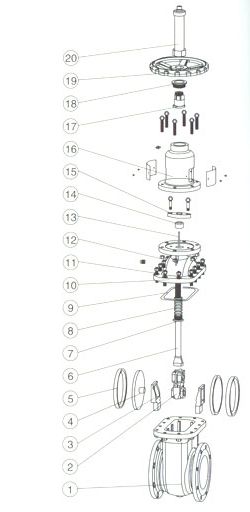

材料明細表

序號	零件名稱	普通型		抗硫型
序號	零件名稱	GB	ASTM	GB	ASTM
1	閥體	WCB	A216-WCB	WCB	A216 WCB
2	閘板架	WCB	A216-WCB	WCB	A216-WCB
3	楔板	WCB+STL	A216-WCB+STL	WCB+STL	A216-WCB+STL
4	閘板	25+STL	AIO5+STL	1Cr18Ni9+STL	A182-F304+STL
5	閥座	25+STL	AI05+STL	1Cr18Ni9+STL	A182-F304+STL
6	閥桿	1Cr13	A276-410	1Cr18Ni9	A276 304
7	上密封座	1Cr13	A276 410	1Cr18Ni9	A276-304
8	填料	柔性石墨
9	密封墊片	柔性石墨+不銹鋼
10	閥蓋	WCB	A216-WCB	WCB	A216-WCB
11	雙頭螺柱	35CrMoA	A193-B7	35CrMoA	Al 93-B7
12	六角螺母	35	A194-2H	35	A194-2H
13	指示針	2Cr13	A276-420	20rl 3	A276-420
14	填料壓套	20r13	A276 420	2Crl 3	A276-420
15	填料壓蓋	WCB	A216-WCB	WCB	A216 WCB
16	支架	WCB	A216-WCB	WCB	A216 WCB
17	閥桿螺母	ZQAI9-4	B148 C95600	ZQAIg-4	B148 C95600
18	壓蓋	25	A108 1020	25	A108 1020
19	手輪	QT400-17	A127	QT400-7	A197
20	指示罩	25	A108 1020	25	A108 1020

技術性能規范

		GB					APl
設計依據		JB/T5298					API6D
設計標準		GB/T12221					ASME B16.34
壓力溫度等級		GB/T12221, JB/T5298. GB/T15188.1					APl6d
結構長度		GB/T9113, JB/T79					ASME B16.5, ASME B16.47
法蘭型式尺寸		GB/T12224					ASME B16.25
對焊端連接		JB/T9092					API6D
檢驗與實驗		PN1.6	PN2.5	PN4.0	PN6.4	PN10.0	CL150	CL300	CL400	CL600
試驗壓力(MPa)	殼體試驗	2.4	3,75	6.0	9.6	15.0	2.93	7.55	10.0	15.0
	高壓密封	1.76	2.75	4.4	7.04	11.0	2.07	5.52	7.31	11.03
	低壓密封	0.6
適用溫度		-196℃~550℃(不同的工況溫度選用不同的材質)
適用介質	普通型	石油、天然氣、成品油等
	抗硫型	含H2S, CO的天然氣、石油等
