ZCS(ZCK)系列電磁閥:法蘭標準一

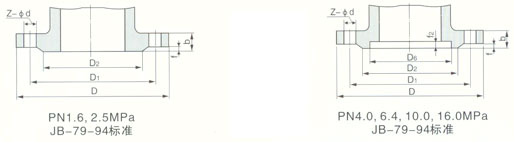

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)						公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D	D1	D2	b	f	z-φd	公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D	D1	D2	b	f	z-φd
1.6	15	95	65	45	14	2	4-14	2.5	10	90	60	40	16	2	4-14
	20	105	75	55	14	2	4-14		15	95	65	45	16	2	4-14
	25	115	85	65	14	2	4-14		20	105	75	55	16	2	4-14
	32	135	100	78	16	2	4-18		25	115	85	65	16	2	4-14
	40	145	110	85	16	3	4-18		32	135	100	78	18	2	4-18
	50	160	125	100	16	3	4-18		40	145	110	85	18	3	4-18
	65	180	145	120	18	3	4-18		50	160	125	100	20	3	4-18
	80	195	160	135	20	3	8-18		65	180	145	120	22	3	8-18
	100	215	180	155	20	3	8-18		80	195	160	135	22	3	8-18
	125	245	210	185	22	3	8-18		100	230	190	160	24	3	8-23
	150	280	240	210	24	3	8-23		125	270	220	188	28	3	8-25
	200	335	295	265	26	3	12-23		150	300	250	218	30	3	8-25
	250	405	355	320	30	3	12-25		200	360	310	278	34	3	12-25
	300	460	410	375	30	4	12-25		250	425	370	332	36	3	12-30
	350	520	470	435	34	4	16-25		300	485	430	390	40	4	16-30
	400	580	525	485	36	4	16-30		350	550	490	448	44	4	16-34
	450	640	585	545	40	4	20-30		400	610	550	505	48	4	16-34
	500	705	650	608	44	4	20-34		450	660	600	555	50	4	20-34
	600	840	770	718	48	5	20-41		500	730	660	610	52	4	20-41
	700	910	840	788	50	5	24-41		600	840	770	718	56	5	20-41
	800	1020	950	898	52	5	24-41		700	955	875	815	60	5	24-48
	900	1120	1050	998	54	5	28-41		800	1070	990	930	64	5	24-48
	1000	1255	1170	1110	56	5	28-48		900	1180	1090	1025	66	5	28-54
	1200	1485	1390	1325	58	5	32-54		1000	1305	1210	1140	68	5	28-58
	1200	1485	1390	1325	58	5	32-54		1200	1525	1420	1350	72	5	32-58

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)								公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D	D1	D2	D6	b	f	f2	z-φd	公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D	D1	D2	D6	b	f	f2	z-φd
4.0	10	90	60	40	35	16	2	4	4-14	6.4	80	210	170	140	121	30	3	4	8-23
	15	95	65	45	40	16	2	4	4-14		100	250	200	168	150	32	3	4.5	8-25
	20	105	75	55	51	16	2	4	4-14		125	295	240	202	176	36	3	4.5	8-30
	25	115	85	65	58	16	2	4	4-14		150	340	280	240	204	38	3	4.5	8-34
	32	135	100	78	66	18	2	4	4-18		200	405	345	300	260	44	3	4.5	12-34
	40	145	110	85	76	18	3	4	4-18		250	470	400	352	313	48	3	4.5	12-41
	50	160	125	100	88	20	3	4	4-18		300	530	460	412	364	54	4	4.5	16-41
	65	180	145	120	110	22	3	4	8-18		350	595	525	475	422	60	4	5	16-41
	80	195	160	135	121	22	3	4	8-18		400	670	585	525	474	66	4	5	46-48
	100	230	190	160	150	24	3	4.5	8-23	10.0	10	100	70	50	35	20	2	4	4-14
	125	270	220	188	176	28	3	4.5	8-25		15	105	75	55	40	20	2	4	4-14
	150	300	250	218	204	30	3	4.5	8-25		20	125	90	68	51	22	2	4	4-18
	200	375	320	282	260	38	3	4.5	12-30		25	135	100	78	58	24	2	4	4-18
	250	445	385	345	313	42	3	4.5	12-34		32	150	110	82	66	24	2	4	4-23
	300	510	450	408	364	46	4	4.5	16-34		40	165	125	95	76	26	3	4	4-23
	350	570	510	465	422	52	4	5	16-34		50	195	145	112	88	28	3	4	4-25
	400	655	585	535	474	58	4	5	16-41		65	220	170	138	110	32	3	4	8-25
	500	755	670	612	576	62	4	5	20-48		80	230	180	148	121	34	3	4	8-25
	600	890	795	730	678	62	5	6	20-54		100	265	210	172	150	38	3	4.5	8-30
	700	995	900	835	768	68	5	6	24-54		125	310	250	210	176	42	3	4.5	8-34
	800	1135	1030	960	876	76	5	6	24-58		150	350	290	250	204	46	3	4.5	12-34
6.4	10	100	70	50	35	18	2	4	4-14		200	430	360	312	260	54	3	4.5	12-41
	15	105	75	55	40	18	2	4	4-14		250	500	430	382	313	60	3	4.5	12-41
	20	125	90	68	51	20	2	4	4-18		300	585	500	442	364	70	4	4.5	16-48
	25	135	100	78	58	22	2	4	4-18	16.0	10	110	75	52	40	24	2	4	4-18
	32	150	110	82	66	24	2	4	4-23		15	110	75	52	40	24	2	4	4-18
	40	165	125	95	76	24	3	4	4-23		20	130	90	62	51	26	2	4	4-23
	50	175	135	105	88	26	3	4	4-23		25	140	100	72	58	28	2	4	4-23
	65	200	160	130	110	28	3	4	8-23		32	165	115	85	66	30	2	4	4-25
											40	175	125	92	76	32	3	4	4-27
											50	215	165	132	88	36	3	4	8-25
